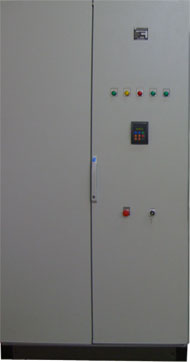

УСТРОЙСТВО ПЛАВНОГО ПУСКА ЕК-AV6 ДЛЯ ВЫСОКОВОЛЬТНЫХ СИНХРОННЫХ И АСИНХРОННЫХ ДВИГАТЕЛЕЙ НАЗНАЧЕНИЕ Высоковольтное устройство плавного пуска (УПП) ЕК-AV6-XX-AS-VХ производства ЗАО "Энергокомплект" предназначено для плавного безударного разгона и торможения высоковольтных (3, 6 и 10 кВ) синхронных и асинхронных двигателей приводов различных механизмов. Силовая часть УПП реализована на тиристорах, система управления - полностью цифровая микропроцессорная, благодаря которой устройство может применяться в автоматизированном производстве, управляться и контролироваться системами управления верхнего уровня. СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

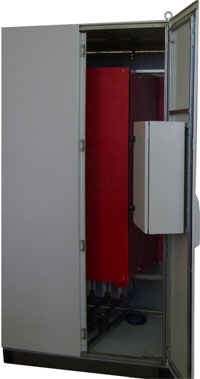

ADVANTAGES Силовая часть ЕК-AV6-XX-AS-VХ выполнена на встречно-параллельно включенных тиристорах. Управление тиристорами осуществляется по оптоволоконным каналам, вследствие чего отсутствует электрическая связь между секцией управления и высоковольтной силовой частью. Также с использованием оптоволокна осуществляется синхронизация момента подачи импульсов на тиристоры. Использование данной технологии позволяет получить компактное законченное решение с высокой степенью помехоустойчивости управляющей части. УПП EK-AV6 позволяет получить следующие преимущества: - обеспечение безударного пуска и плавного разгона с заданным ограничением пускового тока; - снижение ударных моментов при пуске механизма; - осуществление нескольких пусков подряд; - переключение пускаемого двигателя на сеть; - возможность запуска неограниченного количества пускаемых двигателей от одного устройства; - мощность пускаемых двигателей от одного УПП может быть различной, параметры устройства изменяются под конкретный пускаемый двигатель; - осуществление защит пускаемого двигателя; - возможность тестирования оборудования от низкого напряжения с использованием низковольтного двигателя; - легкость настройки параметров с помощью пульта управления с ЖКИ; - осуществление связи с АСУТП по протоколу ModBus RTU (Profibus DP). СОСТАВ Конструктивно устройство плавного пуска размещено в электротехническом шкафу с односторонним обслуживанием. В шкафу расположены входной высоковольтный вакуумный контактор, силовая часть, секция управления, размещенная в своем экранированном отсеке. На лицевой панели шкафа расположены контрольные лампы, переключатели, а также пульт управления с ЖКИ, с помощью которого производится ввод параметров системы, настройка коэффициентов, производится просмотр журнала событий. Охлаждение силовой части - естественное воздушное. При необходимости шкаф, может быть оснащен воздушным подогревателем, датчиком влажности, датчиком температуры и вытяжным вентилятором с фильтром. Степень защиты шкафа по ГОСТ 14254-96 IP44 (IP54). Ввод силовых и контрольных кабелей производится снизу шкафа через раздельные люки. При одном пускаемом от УПП двигателе может быть задействована одна высоковольтная ячейка, в этом случае высоковольтный байпасный контактор располагается внутри шкафа. При работе устройства плавного пуска с несколькими двигателями, коммутация выходного напряжения осуществляется с помощью шкафов контакторных распределительных (ШКР), количество которых соответствует количеству пускаемых двигателей. Каждый ШКР имеет в своем составе высоковольтный разъединитель-заземлитель с ручным приводом для обеспечения безопасного производства работ на отключенном участке и высоковольтный вакуумный контактор с дистанционным управлением от УПП для коммутации пускаемого двигателя. Двери ШКР и УПП помимо механических замков имеют электромагнитные, исключающие доступ внутрь шкафа при поданном напряжении. Для управления УПП и всеми пускаемыми двигателями используется выносной пульт управления (ПУ), на котором отображается текущее состояние EK-AV6 и всех двигателей, а также может быть осуществлен прямой или плавный пуск любого выбранного двигателя. ПУ может быть оснащен сенсорной панелью с возможностью отображения необходимых параметров, настройки режимов пуска для каждого двигателя, осциллографирования процессов пуска и торможения, ведения журнала событий. Компания выполняет шеф-монтаж, наладку устройств плавного пуска, гарантийное и послегарантийное обслуживание, обучение обслуживающего персонала, технические консультации по выбору оборудования. Поставка устройств плавного пуска осуществляется в сроки до 4-х месяцев с момента заключения договора и предоплаты. |
||||||||||||||||||||||||||||||||||||||||||||
|
