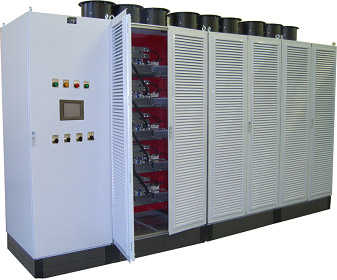

ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ EK-AV6 ДЛЯ ВЫСОКОВОЛЬТНЫХ СИНХРОННЫХ И АСИНХРОННЫХ ЭЛЕКТРОДВИГАТЕЛЕЙ С КОРОТКОЗАМКНУТЫМ РОТОРОМ НАЗНАЧЕНИЕ Преобразователь частоты (ПЧ) EK-AV6-XX-ХF-IX, предназначен для обеспечения эффективного регулирования скорости высоковольтных двигателей переменного тока с напряжением статора 3, 6, 10 кВ. ПЧ реализован на силовых IGBT-транзисторах с многоуровневой ШИМ. EK-AV6-XX-ХF-IX не требует установки дополнительного оборудования для снижения негативных последствий преобразования энергии. СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
EK-AV6-XX-ХF-IX выполняется с полностью цифровым управлением, может применяться в автоматизированном производстве, управляться и контролироваться системой управления верхнего уровня.
ПЧ EK-AV6-XX-ХF-IX обладает мощной микропроцессорной системой управления в сочетании с быстродействующими силовыми модулями, благодаря чему демонстрирует следующие преимущества: При использовании преобразователей частоты EK-AV6-XX-ХF-IX:

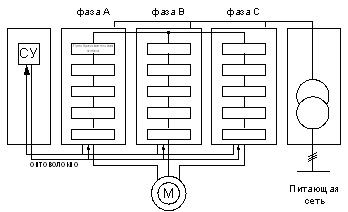

ПРИНЦИП РАБОТЫ Для улучшения качества выходного напряжения ПЧ EK-AV6 содержит ряд широтно-импульсных преобразователей (ячеек) малой мощности. Каждая силовая ячейка имеет собственный трехфазный выпрямитель, присоединенный к вторичной обмотке входного трансформатора с напряжением 690 В. В 6 кВ ПЧ используется 15 ячеек по 690 В, соединенных по 5 в фазе последовательно, фазы соединяются в звезду. Каждая ячейка рассчитана на полный выходной ток, но работает только на 1/5 выходного напряжения. Преобразователи частоты на 3 и 10 кВ содержат соответственно 3 и 8 ячеек в фазе. СОСТАВ Конструктивно EK-AV6-XX-ХF-IX состоит из отдельных шкафов, каждый из которых включает в себя пять силовых ячеек, охлаждение воздушное принудительное либо водяное. Система управления ПЧ установлена в отдельном шкафу управления и связана с ячейками по волоконно-оптическому каналу.

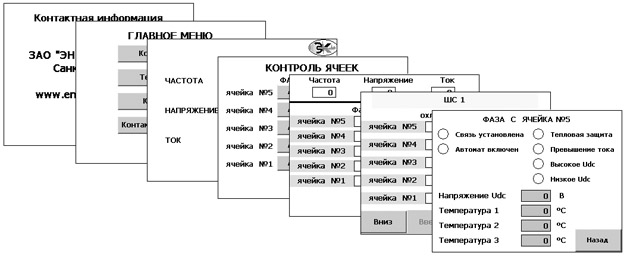

EK-AV6-XX-ХF-IX обладает полностью модульной структурой. Поврежденный модуль может быть легко и быстро заменен. Вышедшая из строя ячейка автоматически отключается без вмешательства оператора, при этом отдаваемая мощность привода падает на 10% (для ПЧ на 6 кВ). Силовые модули имеют повышенную надежность, так как в цепи постоянного тока используются полипропиленовые конденсаторы, которые имеют 100000 часов наработку на отказ (10-12 лет, при этом электролитические конденсаторы рассчитаны на 5-7 лет работы). Каждая силовая ячейка имеет три датчика температуры, которые выводят информацию о температуре всех модулей в реальном масштабе времени и отключают любой из них при превышении рабочей температуры выше установленной, а также оптимизируют работу системы охлаждения, тем самым, продлевая ресурс вентиляторов. Таким образом, любой из модулей может быть исключен из общего ряда формирования фазного напряжения с понижением нагрузки привода не более 10%. Информация о токах, напряжениях, формируемой мощности ячейки и данные о температуре передаются контроллером управления модуля по оптоволоконному кабелю в шкаф управления. В каждом силовом модуле имеется все необходимые защиты, функционирующие независимо от основной системы управления ЧРП, даже при обрыве оптоволоконной связи. Система управления EK-AV6 размещается в отдельном шкафу и на основании сигналов получаемых от силовых ячеек, реализует алгоритм управления двигателем, алгоритм управления силовыми ячейками (включая равномерное распределение мощности) и необходимые защиты силового трансформатора и ЧРП в целом. В шкафу управления одновременно формируются управляющие сигналы на все IGBT-ключи всех 15 силовых модулей, и обрабатывается информация от каждой ячейки в объеме более 120 сигналов одновременно. Вся информация подробно выводится на сенсорную панель, при этом в системе управления полностью отсутствуют подстроечные резисторы и конденсаторы, что повышает ее надежность. Применение сенсорной панели позволяет существенно уменьшить количество органов управления на шкафу управления и сделать работу с изделием удобной и доступной. Сенсорная панель позволяет осуществлять многоуровневый доступ для оперативных служб и инженерного состава, таким образом, обеспечивается надежность в работе и удобство в обслуживании ЧРП, что существенно снижает требования к квалификации обсуживающего персонала.  Сенсорная панель (6 дюймов) имеет меню оператора на 15 экранов, посредством которого можно оперативно войти в любой узел EK-AV6 и получить значения характеристик в реальном масштабе времени. Система управления имеет журнал на 50 событий, каждое из которых фиксирует более 80 параметров состояния системы на аварийный момент (токи, напряжения, мощность активную/реактивную, положения дискретных входов/выходов, значения коэффициентов и т.д.). Применение микропроцессорной системы управления с сенсорной панелью и оптоволоконной связью, а так же применение силовых модулей низкого напряжения позволяет изготовить ЧРП соответствующее высокому техническому уровню, обеспечить повышенную надежность и удобное обслуживание. Компания выполняет шеф-монтаж, наладку оборудования, гарантийное и послегарантийное обслуживание, обучение обслуживающего персонала, технические консультации по выбору оборудования. Поставка оборудования осуществляется в сроки до 6-ти месяцев с момента заключения договора и предоплаты. |
||||||||||||||||||||||||||||||||||||||||||||||||
|
