АВТОМАТИЧЕСКИЙ РЕГУЛЯТОР ВОЗБУЖДЕНИЯ AVR ДЛЯ СИНХРОННЫХ БЕСЩЕТОЧНЫХ ДВИГАТЕЛЕЙ
НАЗНАЧЕНИЕ
Микропроцессорный автоматический регулятор возбуждения AVR-ХХ-BR-QХD, производства ЗАО "Энергокомплект", предназначен для питания автоматически регулируемым током обмотки возбуждения бесщеточного возбудителя синхронного двигателя во всех его эксплуатационных режимах. Регулятор выполняет также функции управления, защит и сигнализации о состоянии системы возбуждения.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
| AVR |
-XX |
-BR |
-QX |
-D |
-() |
| |
|
|
|
|
вид климатического исполнения |
| |
|
|
|
|
для двигателей |
| |
|
|
|
|
для бесщеточных систем возбуждения |
| |
|
|
|
|
номинальный ток, А |
| |
|
|
|
|
Мощность, МВт |
| |
|
|
|
|
автоматический регулятор возбуждения |
В шкафном исполнении регуляторов AVR применяется обозначение шкаф управления возбуждением ("шкаф ШУВ").
| PWM |
-XK |
-XX |
-XX |
-D |
-() |
| |
|
|
|
|
вид климатического исполнения |
| |
|
|
|
|
для двигателей |
| |
|
|
|
|
номинальное напряжение, В |
| |
|
|
|
|
номинальный ток, А |
| |
|
|
|
|
количество преобразовательно-регулирующих каналов |
| |
|
|
|
|
шкаф управления возбуждением |
Регулятор изготавливается в климатическом исполнении УХЛ, категория размещения 4 по ГОСТ 15150 и ГОСТ 15543 со следующими воздействующими факторами:
- температура окружающей среды от +1 up to +40 0С;
- высота над уровнем моря до 3000м;
- относительная влажность не более 80% при температуре +25 0С.
- окружающая среда: невзрывоопасная, не содержащая токопроводящей пыли в концентрациях, снижающих уровень изоляции до недопустимых пределов.
|

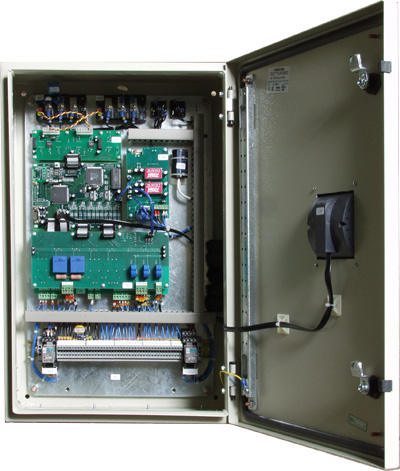

| Рис. 1. Автоматический регулятор возбуждения AVR-8-BR-Q1D для синхронных двигателей. |
РЕЖИМЫ РАБОТЫ
Автоматический регулятор возбуждения обеспечивает:
автоматическая подача возбуждения в функции скольжения при пуске синхронного двигателя;
местное или дистанционное изменение уставки напряжения со скоростью 0,5% в секунду в диапазоне от 80 до 110%, относительно номинального напряжения или реактивной мощности;
поддержание задаваемого уставкой напряжения на выводах статора с точностью не хуже 1% (относительно установленной статической характеристики) или реактивной мощности с точностью не хуже 5%;
форсировка тока возбуждения до заданных значений по кратности при снижении напряжения на выводах статора на 10-20% и более;
ограничение тока возбуждения на двукратном значении тока ротора;
ограничение длительности форсировки возбуждения в зависимости от ее кратности;
гашение поля (развозбуждение) двигателя путем гашения поля бесщеточного возбудителя;
ограничение минимального тока возбуждения до величины, не допускающей переход двигателя в режим глубокого потребления реактивной мощности и выпадения из синхронизации;
Предусмотрена выдача через сухие изолированные контакты следующих сигналов о состоянии регулятора и возбудителя:
автоматический режим работы регулятора;
ручной режим работы регулятора;
авария системы возбуждения (пробой диода вращающегося выпрямителя, пробой силового транзистора регулятора, потеря возбуждения, повышенное напряжение на выводах статора).
Примечание: Допустимый ток через контакты реле - 0,7А при напряжении постоянного тока 250В.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ
| Наименование параметра |
Значение |
| Номинальный выпрямленный ток, А |
8 |
| Номинальное выпрямленное напряжение, В |
75 |
| Предельное выпрямленное напряжение, В |
180 |
| Длительность перегрузки при двухкратном токе, с |
60 |
| Номинальное напряжение питания цепей переменного тока (от дополнительной обмотки), В |
110…230 |
| Номинальное напряжение питания цепей постоянного тока, В |
220 |
Потребление мощности по цепям переменного тока, Вт, не более в номинальном режиме
в режиме форсировки |
450
3000 |
| Номинальное напряжение по цепям измерения напряжения статора, В |
100 |
| Номинальный ток по цепям измерения тока статора, А |
5 |
| Потребление мощности от измерительных трансформаторов тока и напряжения на фазу, ВА, не более |
1 |
