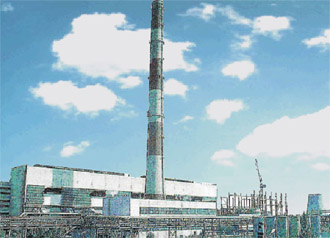

ТЕПЛОВАЯ ЭЛЕКТРОСТАНЦИЯ ДЛЯ ПРОИЗВОДСТВА ОСТРОГО ПАРА УСТАНОВКИ ЭП-300
НАЗНАЧЕНИЕ
Тепловая электростанция предназначена для выработки острого пара, электроэнергии и обессоленной воды на технологические нужды нефтеперерабатывающего завода.
СОСТАВ
В состав тепловой электростанции входят два паровых котла с газо-импульсной очисткой поверхностей нагрева, суммарной производительностью 200 тонн острого пара в час (140кгс/см2, 5400С), турбоагрегат электрический мощностью 18МВт, оборудование химводоподготовки.
ОБЪЕМ РАБОТ

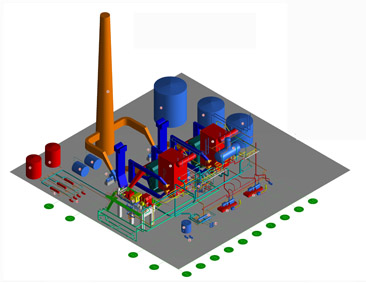

Строительство теплоэлектростанции под ключ, включающее строительство и установку:
двух паровых котлов Е-100-13,8-540ГМ, производства ОАО "Сибэнергомаш";
турбоагрегата, включающего паровую турбину с противодавлением в комплекте с редуктором, генератором и резервированной системой управления PCS7, компании "SIЕМЕNS";
главного корпуса с основным и частью вспомогательного оборудования;
железобетонной дымовой трубы с газоходами;
системы химводоподготовки на обратном осмосе, компании "JURBY WATERTECH", производительностью 350 т/час, с необходимым баковым и реагентным хозяйством;
мазутонасосной с расходными баками и подогревателями мазута;
эстакад для подачи пара 140 кгс/см2 и 16 кгс/см2 на производство, прокладку электрокабелей для выдачи электрической мощности, а также вспомогательных технологических трубопроводов и силовых и контрольных кабелей, необходимых дорожных проездов и площадок для обеспечения требуемых грузопотоков;
насосной пожаротушения; насосной замасленных и промливневых стоков с сетями; насосной хозяйственно-бытовых стоков с сетями.
АСУТП
Создаваемый энергоблок оснащен распределенной системой управления технологическим процессом производства пара. АСУ ТП теплоэлектростанции построено на технических средствах фирмы "YOKOGAWA".
Всё оборудование, расположенное в рабочей зоне, имеет взрывобезопасное исполнение. Установка имеет разрешение Ростехнадзора на применение в России, сертификаты Госстандарта РФ.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТЕПЛОЭЛЕКТРОСТАНЦИИ
| Параметры пара: |
| на выходе давление |
140 кгс/см2 |
| Рабочая температура пара |
+5400С |
| Производительность каждого котла |
100 т/час |
| Параметры турбоагрегата: |
| Пар на входе |
140 кгс/см2 |
| Рабочая температура |
+5400С |
| Потребление пара |
140 т/час |
| Давление пара на выпуске |
16 кгс/см2 |
| Расчетная мощность на клеммах генератора |
18 МВт |
|
Компания выполняет поставку, пуско-наладочные работы и обучение обслуживающего персонала. Срок поставки оборудования 12 месяцев с момента заключения договора и предоплаты.
|
|
|
|
|
