Система автоматического управления гидроагрегатом
НАЗНАЧЕНИЕ
Система автоматического управления гидроагрегатом СУГА-1100-6,3УХЛ4 изготовлена для Кислогубской приливной электростанции и предназначена для управления ортогональной гидротурбиной, соединённой через мультипликатор с синхронным генератором.
LEGEND STRUCTURE
| СУГА |
-XXXX |
-XXXX |
-УХЛ4 |
| |
|
|
Климатическое исполнение и категория размещения |
| |
|
|
Напряжение генератора в кВ |
| |
|
|
Мощность генератора в кВт |
| |
|
|
Система управления гидроагрегатом |
СУГА изготавливается в климатическом исполнении УХЛ, категория размещения 4 по ГОСТ 15150 и ГОСТ 15543.1 со следующими воздействующими климатическими факторами:
- температура окружающей среды от +1 до +40 0С;
- высота над уровнем моря до 1000м;
- относительная влажность не более 80% при температуре +25 0С;
- окружающая среда невзрывоопасная, не содержащая токопроводящей пыли в концентрациях, снижающих уровень изоляции до недопустимых пределов.
По условиям эксплуатации в части механических факторов СУГА имеет группу механического исполнения М13 по ГОСТ 17516.1-90.
ТЕХНИЧЕСКИЕ ДАННЫЕ
 |

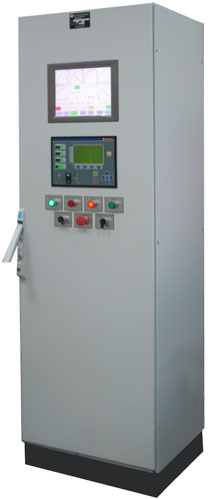

Рис. 1 Система автоматического
управления гидроагрегатом |
| № |
Наименование параметра |
Значение |
| 1 |
Номинальное напряжение питания цепей переменного тока, В |
220 |
| 2 |
Номинальное напряжение питания от цепей оперативного постоянного тока, В |
110 |
| 3 |
Допустимый диапазон изменения напряжения питания цепей переменного тока, В |
85…264 |
| 4 |
Допустимый диапазон изменения частоты напряжения питания цепей переменного тока, Гц |
45…55 |
| 5 |
Допустимый диапазон изменения напряжения питания цепей постоянного тока, В |
72…144 |
| 6 |
Потребление мощности по цепям переменного тока, Вт, не более |
150 |
| 7 |
Потребление мощности по цепям постоянного тока, Вт, не более |
150 |
| 8 |
Номинальное напряжение по цепям измерения напряжения статора генератора, В |
105 |
| 9 |
Номинальный ток по цепям измерения тока статора генератора, А |
5 |
| 10 |
Потребление мощности от измерительных трансформаторов тока на фазу, ВА, не более |
2 |
| 11 |
Потребление мощности от измерительных трансформаторов напряжения на фазу, ВА, не более |
2 |
| 12 |
Масса, кг |
142 |
| 13 |
Габаритные размеры, мм |
1,800х600х500 |
| 14 |
Срок службы, лет |
30 |
| 15 |
Наработка на отказ, час, не менее |
1,800 |
| 16 |
Климатическое исполнение и категория размещения |
UHL4 |
|
ХАРАКТЕРИСТИКИ
Система автоматического управления гидроагрегатом, изготовленная для Кислогубской ПЭС обеспечивает работу ортогональной гидротурбины и генератора в следующих режимах:
запуск гидротурбины при наличии необходимого перепада уровня воды в море и в бассейне;
разгон гидротурбины до номинальных оборотов при наличии необходимого перепада уровня воды в море и в бассейне;
холостой ход;
включение в сеть методом точной динамической синхронизации;
отключение от сети;
рабочий останов;
аварийный останов.
СУГА обеспечивает:
Выполнение следующих типов защит генератора:
Дифференциально-токовая защита;
Защита от однофазных замыканий на землю в обмотке статора;
Защита от двойных замыканий на землю, одно из которых возникло в обмотке статора, а второе - во внешней сети;
Максимально-токовая защита;
Защита от перегрузки токами обратной последовательности;
Защита от симметричной перегрузки обмотки статора;
Защита от перегрузки обмотки ротора током возбуждения;
Защита от асинхронного режима с потерей возбуждения;
Защита от повышенной частоты вращения;
Защита от пониженной частоты вращения;
Защита от перегрева активных частей генератора;
Измерение:
Напряжения статора;
Частоты тока статора;
Тока статора в одной фазе;
Активной мощности;
Реактивной мощности;
Температуры активных частей генератора и гидротурбины;
Уровня воды в море;
Уровня воды в бассейне;
Частоты вращения гидроагрегата;
Сигнализацию:
Об аварии;
О режиме работы;
О режиме синхронизации;
О режиме возбуждения;
О состоянии защиты;
О положении генераторного выключателя;
Уровня воды в море и в бассейне;
Перепада уровня воды;
В СУГА предусмотрена возможность передачи информации на верхний уровень АСУ по стандартному протоколу связи MODBUS RTU по интерфейсу RS485.

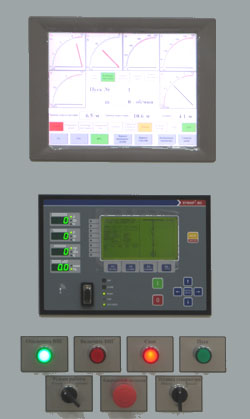

Применение сенсорной панели оператора в составе СУГА позволяет существенно снизить количество органов управления на шкафу, увеличить объём отображаемой информации о состоянии гидроагрегата, сделать работу с изделием удобной и доступной. Сенсорная панель оператора позволяет осуществлять многоуровневый доступ к информации о текущих параметрах системы, журналу событий с записями всех параметров системы на момент возникновения события, а также выполнять настройку параметров оперативными службами и (или) инженерным составом, таким образом, обеспечивается надежность в работе и удобство в обслуживании СУГА.
Гибкость настроек позволяет легко адаптировать СУГА для управления гидроагрегатами различного типа.
|
|
|
|
|
