ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ AVy (SIEI, Италия) ДЛЯ АСИНХРОННЫХ ДВИГАТЕЛЕЙ МОЩНОСТЬЮ 250-630 кВт

НАЗНАЧЕНИЕ

Преобразователь частоты (шкаф AVy) предназначен для регулирования частоты вращения асинхронных электродвигателей с короткозамкнутым ротором в режимах:

частотного управления;

векторного управления без датчика;

векторного управления с датчиком углового перемещения с синусоидальным или импульсным выходным сигналом.

Шкаф AVy может быть использован во многих отраслях промышленности, включая бумажную, текстильную, печатную промышленность, переработку пластмасс, производство резины, металлообработку и т.д.

В комплекте со статическим регулятором возбуждения серии EX-SR шкаф AVy может использоваться для регулирования частоты вращения синхронного двигателя, а в комплекте с автоматическим регулятором возбуждения AVR-XX-BR-Q1D для синхронного бесщеточного двигателя.

СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ

AVy	9	2500	- KXX	- IP23
				степень исполнения шкафа IP
				К - кнопочный пульт управления Х - без встроенного тормозного транзистора Х - стандартная прошивка (программа) привода
				номинальная выходная мощность (250,0кВт), кВт
				Типоразмер (габариты привода)
				Серия приводы (ARTDrive)

СОСТАВ

Шкаф AVy представляет собой конструктивно законченный блок, и в стандартной комплектации включающий в свой состав выпрямитель и инвертор (два раздельных блока), входной токоограничивающий реактор, входной разъединитель, предохранители защиты привода, вентиляторы принудительного охлаждения. Дополнительно (опционально) в шкафу могут быть установлены выходной реактор, тормозной блок с тормозными резисторами, входной фильтр, модуль рекуперации. На двери шкафа устанавливается кнопочный пульт управления, лампы сигнализации.

Внешний вид шкафа представлен на рисунке 1, расположение элементов внутри шкафа на рисунке 2.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Напряжение питания (стандартное):
~380В -15% … ~480В +10%, 3ф

Диапазон мощностей двигателей:
250-630 кВт (при напр. питания 380В)

Диапазон номинальных выходных токов: 520-1120 А

Максимальное выходное напряжение: 0.98 Uпит

Температура эксплуатации (стандартная): от 0 ⁰С up to 35 ⁰С
Защита от:

перегрузки двигателя;

токов короткого замыкания;

недопустимого снижения и повышения входного напряжения;

перегрева радиатора преобразователя.

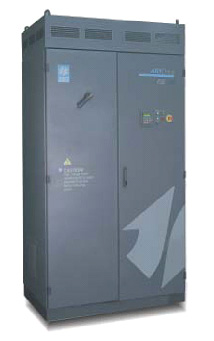

Рис. 1. Шкафы ЭК-ЧРП

Рис. 2. Расположение элементов внутри шкафа

ШКАФ AVy ОБЕСПЕЧИВАЕТ

автоматическое регулирование частотой вращения электродвигателя по обратной связи от датчика практически любого технологического параметра, по сигналу от АСУ или по заданию оператора;

выключение электродвигателя в случае: его длительной перегрузки по времени, короткого замыкания, обрыва фазы, утечки тока или перенапряжения;

плавный пуск электродвигателя;

реверсирование двигателя;

автоматический перезапуск системы после сбоя силового питания (по заказу);

возможность подключения нескольких шкафов на единый технологический процесс (шкафы специального исполнения, при наличие нескольких сигналов обратной связи по технологическому параметру требуется установка промышленного контролера (в отдельный шкаф);

рекуперацию энергии обратно в сеть (шкаф специального исполнения).

Компания выполняет шеф-монтаж, наладку и испытание шкафов ЭК-ЧРП, гарантийное и послегарантийное обслуживание, модернизацию систем, находящихся в эксплуатации, обучение обслуживающего персонала, технические консультации по выбору оборудования. Поставка оборудования осуществляется в сроки до 3-х месяцев с момента заключения договора и предоплаты.
