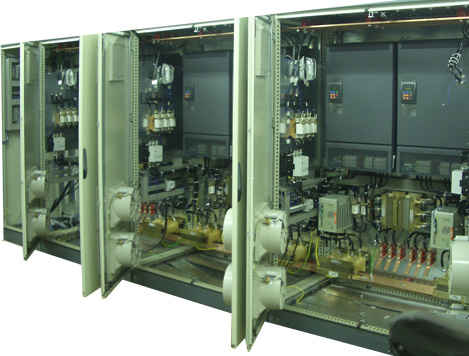

ПРЕОБРАЗОВАТЕЛЬ ЧАСТОТЫ ЭК-ЧРП ДЛЯ АСИНХРОННЫХ ДВИГАТЕЛЕЙ НАЗНАЧЕНИЕ      Преобразователь частоты (шкаф ЭК-ЧРП) предназначен для регулирования частоты вращения асинхронных электродвигателей с короткозамкнутым ротором в режимах: частотного управления; векторного управления без датчика; векторного управления с датчиком углового перемещения с синусоидальным или импульсным выходным сигналом.      Шкаф ЭК-ЧРП может быть использован во многих отраслях промышленности, включая бумажную, текстильную, печатную промышленность, переработку пластмасс, производство резины, металлообработку и т.д.      В комплекте со статическим регулятором возбуждения серии EX-SR шкаф ЭК-ЧРП может использоваться для регулирования частоты вращения синхронного двигателя, а в комплекте с автоматическим регулятором возбуждения AVR-XX-BR-Q1D для синхронного бесщеточного двигателя. СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ EK -CRP -XXX - RDP -LRLUBRT         LR - входной токоограничивающий реактор; LU - выходной реактор; B - наличие байпасной схемы; Р - наличие реверса; Т - тормозной модуль.         Р - ручное управление с лицевой панели шкафа; D - дистанционное управление (по датчику, с выносного пульта управления и т.п.); P - возможность подключения к сети PROFIBUS DP.         Номинальное мощность ЧРП при напряжение питания 380В, кВт         Частотно регулируемый привод         Энергокомплект      Стандартно шкаф ЭК-ЧРП изготавливается в климатическом исполнении УХЛ и категории размещения 4 со следующими воздействующими климатическими факторами: температура окружающей среды от 0 0C up to +35 0C (по запросу может быть увеличена); высота над уровнем моря до 3000м; относительная влажность не более 80% при температуре +25 0C.      По условиям эксплуатации в части механических факторов шкаф ЭК-ЧРП имеет группу механического исполнения М39, при этом ускорение вибрации пола помещения не должна быть более 2.5 m/s2 при частотах в диапазоне от 0,5 до 100 Гц, степень жесткости - 8. Степень защиты шкафа - IP43 (может быть увеличена) по ГОСТ 14254-96. СОСТАВ      Шкаф ЭК-ЧРП представляет собой конструктивно законченный блок, и в стандартной комплектации включающий в свой состав ПЧ серии AVy (SIEI, Италия), входной токоограничивающий реактор, силовой клеммный ряд и клеммный ряд ввода сигналов управления (Phoenix Contact, Германия), автоматические выключатели (General Electric, США) защиты привода и логических цепей управления. На двери шкафа устанавливаются органы управления и сигнализации (возможны различные варианты элементов в зависимости от требования заказчика). Для размещения всех элементов используется шкафы фирм Areta (Италия) или Rittal (Финляндия). ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Напряжение питания (стандартное): ~230В -15% … ~480В +10%, 3ф Диапазон мощностей двигателей: 0.75-630 кВт (при напр. питания 380В) Диапазон номинальных выходных токов: 2.4-1120 А Максимальное выходное напряжение: 0.98 Uпит Максимальная выходная частота:      - для ЧРП до 37кВт включительно 500Гц      - для ЧРП выше 37кВт 200 Гц Температура эксплуатации (стандартная): от 0 0С up to 35 0С Температура хранения : от -20 0С up to 55 0С      Защита от: перегрузки двигателя; токов короткого замыкания; недопустимого снижения и повышения входного напряжения; перегрева радиатора преобразователя.      Рис 1. Шкафы ЭК-ЧРП ШКАФ ЭК-ЧРП ОБЕСПЕЧИВАЕТ автоматическое регулирование частотой вращения электродвигателя по обратной связи от датчика практически любого технологического параметра, по сигналу от АСУ или по заданию оператора; выключение электродвигателя в случае: его длительной перегрузки по времени, короткого замыкания, обрыва фазы, утечки тока или перенапряжения; плавный пуск электродвигателя; реверсирование двигателя; автоматический перезапуск системы после сбоя силового питания (по заказу); возможность подключения нескольких шкафов на единый технологический процесс (шкафы специального исполнения, при наличие нескольких сигналов обратной связи по технологическому параметру требуется установка промышленного контролера (в один из шкафов или в отдельный шкаф); поочередный пуск нескольких двигателей и регулирование частоты вращения одного из этих двигателей (шкаф специального исполнения с группой контакторов).      Компания выполняет шеф-монтаж, наладку и испытание шкафов ЭК-ЧРП, гарантийное и послегарантийное обслуживание, модернизацию систем, находящихся в эксплуатации, обучение обслуживающего персонала, технические консультации по выбору оборудования. Поставка оборудования осуществляется в сроки до 3-х месяцев с момента заключения договора и предоплаты.
