ТИРИСТОРНЫЕ ПРЕОБРАЗОВАТЕЛИ ЭК-ТП ДЛЯ ДВИГАТЕЛЕЙ ПОСТОЯННОГО ТОКА НАЗНАЧЕНИЕ      Тиристорный преобразователь (шкаф ЭК-ТП) предназначен для регулирования скорости вращения двигателей постоянного тока с независимым возбуждением. Для подержания обратной связи по скорости используются синусоидальные и цифровые энкодеры или аналоговый тахогенератор. В случае, когда точность нужна в определенных пределах (невысокая), то можно использовать для обратной связи ЭДС якоря.      Шкаф ЭК-ТП может быть использован во многих отраслях промышленности, включая бумажную, текстильную, печатную промышленность, переработку пластмасс, производство резины, металлообработку и т.д. СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ EK ТP XXX - XXX - XK         Квадрантность         Номинальный ток якоря ДПТ, А         Номинальное напряжение якоря ДПТ, В         Тиристорный преобразователь         Энергокомплект      Стандартно шкаф ЭК-ТП изготавливается в климатическом исполнении УХЛ и категории размещения 4 со следующими воздействующими климатическими факторами: температура окружающей среды от 0 0C up to +40 0C (по запросу может быть увеличена); высота над уровнем моря до 3000м; относительная влажность не более 80% при температуре +25 0C.      По условиям эксплуатации в части механических факторов шкаф ЭК-ТП имеет группу механического исполнения М39, при этом ускорение вибрации пола помещения не должна быть более 2.5 m/s2 при частотах в диапазоне от 0,5 до 100 Гц, степень жесткости - 8. Степень защиты шкафа - IP43 (может быть увеличена) по ГОСТ 14254-96. СОСТАВ      Шкаф ЭК-ТП представляет собой конструктивно законченный блок, и в стандартной комплектации включающий в свой состав ТП серии TPD32 (SIEI, Италия), входной реактор, силовой клеммный ряд и клеммный ряд ввода сигналов управления (Phoenix Contact, Германия), автоматические выключатели (General Electric, США), защиты привода и логических цепей управления. На двери шкафа устанавливаются органы управления и сигнализации (возможны различные варианты элементов в зависимости от требования заказчика). Для размещения всех элементов используется шкафы фирм Areta (Италия) или Rittal (Финляндия). ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Напряжение питание / Максимальное выходное напряжение (В)      - для двухквадрантного 380/470, 500/600, 690/810      - для четырехквадрантного 380/440, 500/540, 690/710 Диапазон номинальных выходных токов: 20-3200 А Температура эксплуатации (стандартная): от +1 0С up to 40 0С Температура хранения : от –20 0С up to 55 0С      Защита от: перегрузки двигателя; токов короткого замыкания; недопустимого снижения и повышения входного напряжения; перегрева радиатора преобразователя. ШКАФ ЭК-ТП ОБЕСПЕЧИВАЕТ: автоматическое регулирование скорости вращения (момента) электродвигателя по обратной связи от датчика практически любого технологического параметра, по сигналу от АСУ или по заданию оператора; выключение электродвигателя в случае: его длительной перегрузки по времени, короткого замыкания; автоматический переход на обратную связь по ЭДС якоря в случае обрыва сигнала обратной связи по скорости (только в режиме постоянного вращающего момента). быстрое реверсирование вращения двигателя; автоматический перезапуск системы после сбоя силового питания (по заказу); возможность подключения нескольких шкафов на единый технологический процесс (шкафы специального исполнения, при наличии нескольких сигналов обратной связи по технологическому параметру требуется установка промышленного контролера (в один из шкафов или в отдельный шкаф);

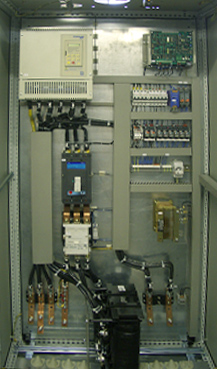

Рис. 1. Шкаф ЭК-ТП-440-390-4К
